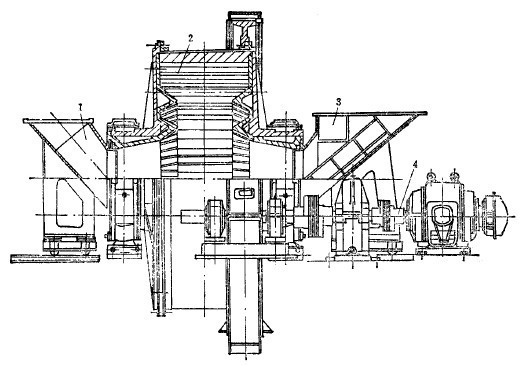

干式自磨機由給礦漏斗部，筒體部，傳動部，排礦漏斗部，基礎部及潤滑裝置等組成。

干式自磨機和球磨機其結構特點

1、筒體的徑長比大，筒體短，中空軸頸短，通常筒體直徑為其長度的三倍左右，這樣可使物料容易給入和易于分級，縮短物料在磨機中滯留的時間，并阻止其軸向析離現象的產生，從而提高磨機的生產能力和強化磨碎過程的選擇性。

2、筒體直徑D與筒體長度L之間兩者的比值D/L直接影響著磨機的生產率，據試驗發現D/L值不一，范圍很寬，介于2-4.66之間，且D/L值隨筒徑的增大而加大。

3、端蓋與筒體垂直，其上有兩圈環狀的波峰襯板，實踐證明，裝不裝波峰襯板差別很顯著，裝有波峰襯板時，磨機生產率可以提高，而能量消耗大幅度降低，同時產品粒度較細，也沒有偏析現象產生，波峰襯板為三角形斷面，為了使波峰襯板對礦石產生足夠的側向反擊作用，兩端蓋上波峰襯板頂端間的距離不應大于0.8L。

4、筒體上除敷有平襯板外，還每隔一定距離敷有一定高度的丁字提升提升襯板，它的主要作用是在筒體轉體時把物料提升到一定得高度而拋落，從而使被粉碎物料獲得足夠的，比球磨機大得能量產生沖擊作用，是大塊物料被粉碎，提升襯板的高度和間距對物料的運動軌跡有很大的影響，實驗表明，提升襯板高度在一定范圍以內時，隨著提升板高度的增加，磨機生產率逐漸增加而功率消耗明顯下降，合適高度的提升板與沒提升版的情況下，兩者的功耗相差將近一倍，而且提升班的間距與提升板的提升高度兩者的比值在4左右時，才能獲得高的生產能力和低的能量消耗。
