滑石粉可以安全使用嗎？純凈的滑石粉礦物被認為是安全且無致癌性的。工業滑石開采和加工通常不涉及石棉污染，確保滑石粉產品對消費者的安全。

本文重點介紹如何提高滑石粉的白度和細度，以及用到的滑石粉生產設備。

滑石市場規格

滑石礦物因所含雜質及礦物的不同，顏色呈現白色、灰色、綠色、粉紅色等，工業上所用的滑石粉通常經過精制，保證其顏色為較為純正的白色，以滿足工業生產對顏色純度的要求。

以下是滑石粉的詳細行業要求：

行業	白度	細度（目）	純度	水分
化妝品	≥80%	200–500	SiO2≥57 % 、 MgO≥28 % 、Fe2O3≤1.3 %	≤1%
畫	≥70%	400–1250	SiO2≥30 % 、 MgO≥22 % 、Fe2O3≤0.4 %	≤0.2%
造紙	≥90%	400–2000	SiO2≥45 % 、 MgO≥25 % 、Fe2O3≤0.3 %	≤0.2%
塑料	≥70%	400–2000	SiO2≥45 % 、 MgO≥25 % 、Fe2O3≤0.3 %	≤1%
橡皮	/	400–2000	SiO2≥45 % 、 MgO≥25 % 、Fe2O3≤0.3 %	≤1%
電纜	/	400–2000	SiO2≥45 % 、 MgO≥25 % 、Fe2O3≤0.3 %	≤1%
陶瓷制品	≥75%	325–1250	SiO2≥45 %、MgO≥25 % 、Fe2O3≤1 %	/
防水材料	≥60%	400–1250	SiO2 + MgO≥77 % , Fe2O3≤0.4 %	≤1%

滑石粉生產流程及生產設備

滑石選礦不同于其他礦物加工方法，其主要目標是提高白度。白度是各行各業評價滑石產品質量的關鍵標準。

此外，通過去除雜質，該工藝還提高了純度并增加了滑石中有價值的礦物質的濃度。

本文概述了磨礦、磁選、浮選、漂白、煅燒、再磁選六個步驟，幫助您生產高白超細滑石粉。

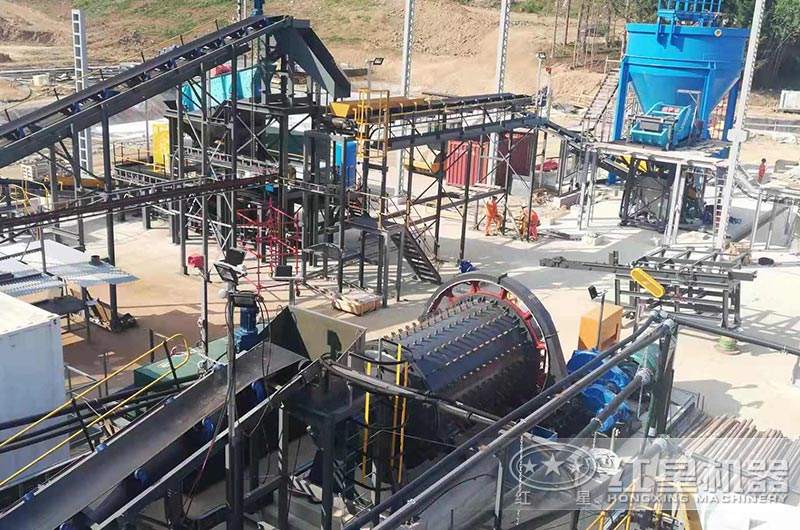

滑石選礦現場

步驟I 研磨

由于滑石粉后續會變成漿料，因此研磨過程最好采用濕磨。這種方法可以降低粉塵風險，并確保粒度更均勻。

建議對滑石粉采用濕磨法，即先將滑石粉粉碎，然后在球磨機實現漿料生產的粒徑為0.074毫米。

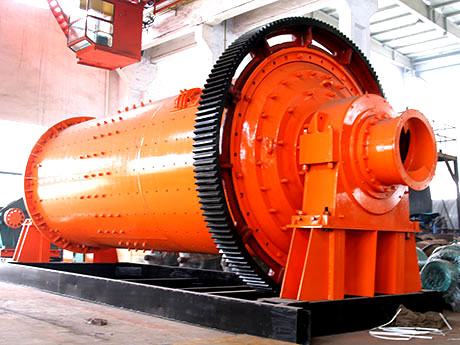

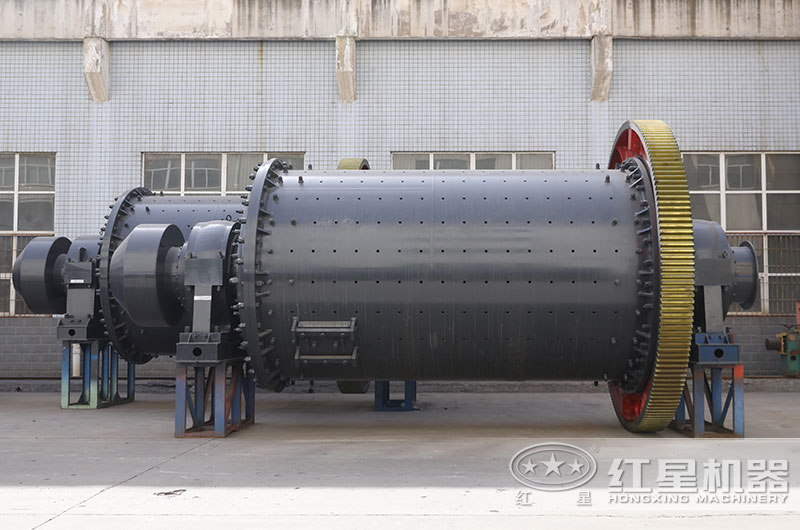

球磨機

步驟 II  磁分離

滑石的伴生礦物中可能含有赤鐵礦、鐵砂等磁性礦物，這些磁性礦物會影響滑石的細度和白度。為了降低鐵含量，礦漿需要經過濕式磁選機除鐵，使滑石粉的鐵含量降低到1%以下。

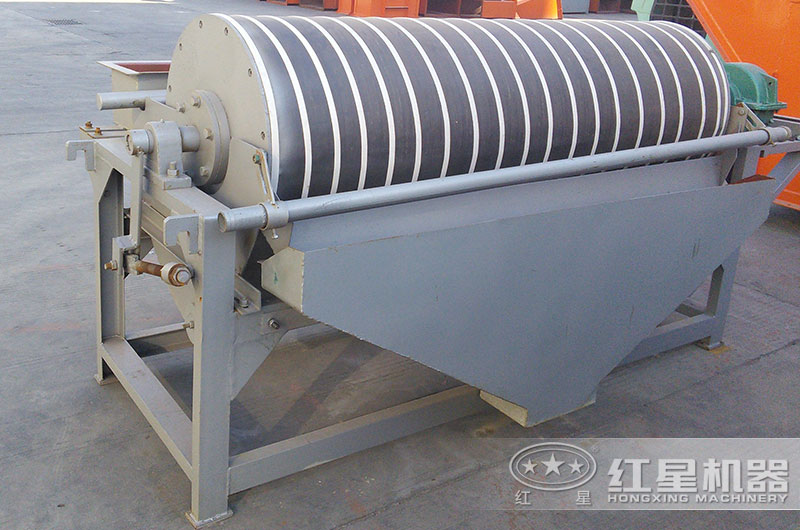

磁選機

步驟 III 浮選分離

磁選后礦漿濃度調節至25%，達到無氟化浮選，去除鉀、鈉、鋁等有害微量元素。

滑石粉的天然疏水性使氣泡易于吸附在浮選槽中的表面，從而促進滑石粉浮選，無需添加捕收劑。只需添加MIBC起泡劑和CMC抑制劑即可。浮選結束后，礦漿濃度升至50%，并添加化學品進一步去除雜質。

藥劑配比為原礦：水：藥劑=100：50：30，其中藥劑由草酸與鹽酸組成，草酸：鹽酸=20：10，室溫攪拌0.5～3小時，通過化學反應除去雜質。

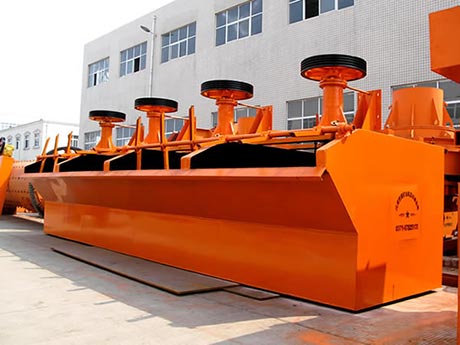

浮選機

步驟IV 漂白

滑石的商業價值與其白度密切相關，為提高滑石的白度，建議在浮選后進行漂白處理。

在除雜后的漿料中加入0.5～3公斤還原粉漂白，再用清水洗滌2～3遍，漂白漿料的PH值達到6.8～7.5。

步驟Ⅴ 煅燒

滑石粉經過漂白后進入回轉窯進行煅燒，煅燒溫度為800～1300℃，煅燒時間為3～4小時。

建議在煅燒過程中每噸添加4-8公斤氯化鈉增白劑，在煅燒過程中氯化鈉通過破壞晶體結構晶格，逐漸脫除部分結晶水及有機物，達到增白和去除雜質的目的。

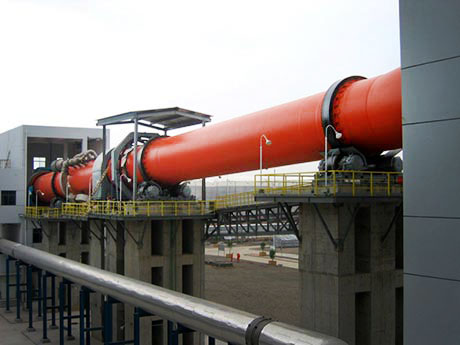

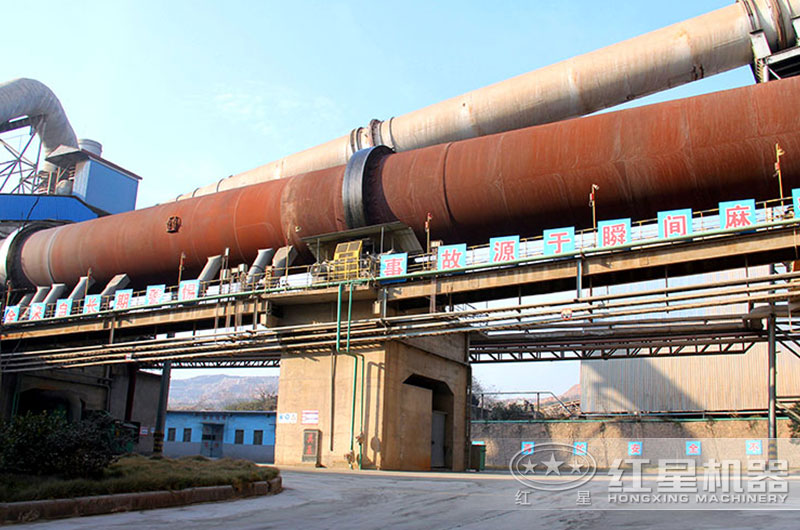

回轉窯

步驟Ⅵ 磁分離

經過煅燒和冷卻的滑石進入磁選機再次去除鐵。選擇干式磁選機也有助于打碎團聚的粉末。

最終得到白度為95%～99%、細度為800目、Mg含量大于33%的  高品質滑石粉。

紅星工程師廠區巡查

滑石粉生產設備就找河南紅星機器，我們是一家擁有40余年生產經驗的石料破碎機直銷型廠家，擁有四大制造車間，從研發、設計到實施生產，從選材到成型，都有嚴格技術、質量控制，歡迎來廠考察或就近參觀客戶現場，聯系客服 免費獲取生產方案和報價單！
